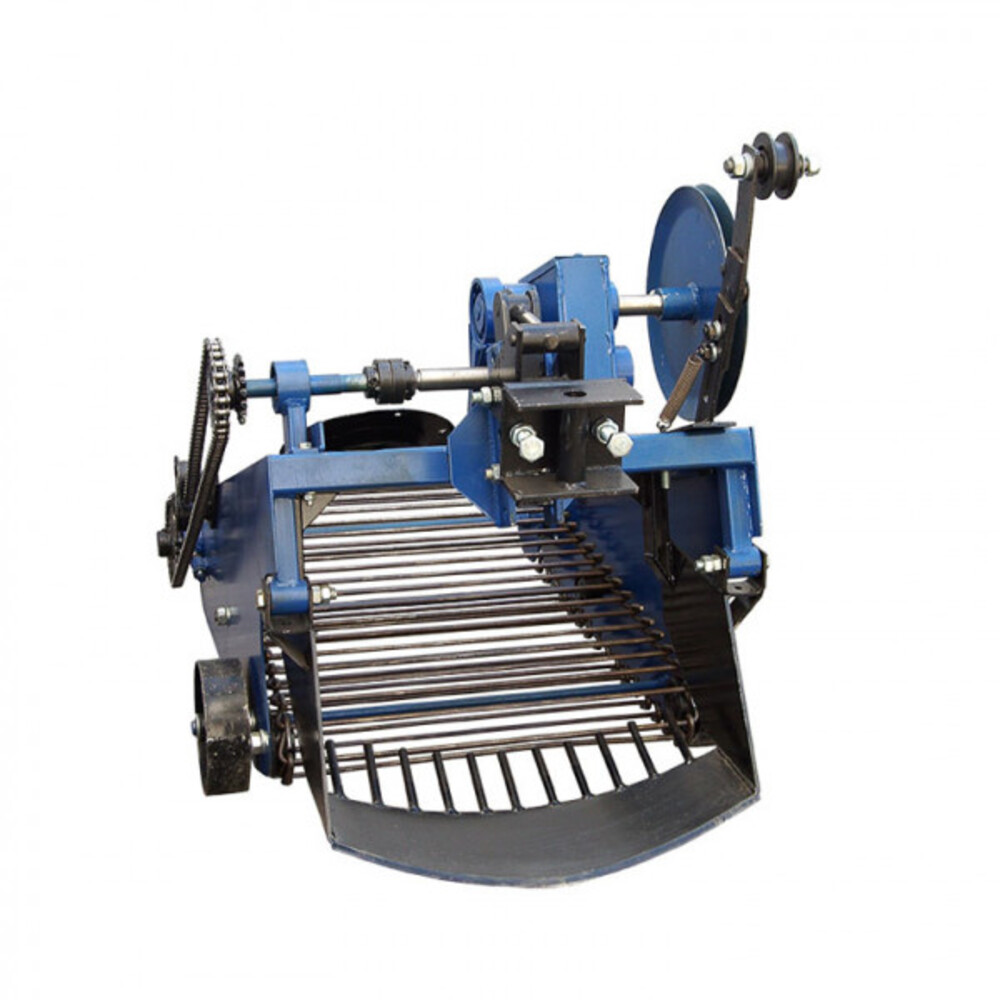

Картоплекопач вібраційний транспортерний під мототрактор з гідравлікою (Скаут) (КК11)

Картоплекопач вібраційний транспортерний під мототрактор з гідравлікою (Скаут) (КК11)

Транспортерний картоплекопач КК11 призначений для використання із заводськими мототракторами, оснащеними одноточковим причіпним вузлом і гідравлічною системою підйому. Для забезпечення компенсації довжини ременя при підйомі копалки використовується натягувач ременя з компенсатором.

Щоб приєднати транспортерну картоплекопалку до мототрактора, необхідно виготовити перехідну плиту для зміщення копалки відносно осі трактора.

Головна особливість даного типу картоплекопачів – транспортерна стрічка – забезпечує якісне очищення бульб від землі і бадилля. Транспортерний картоплекопач призначений для механізації збирання врожаю картоплі та інших коренеплодів, розташованих на глибині не більше 15 см (ріпа, часник, цибуля, червоний буряк).

Оптимальний розмір ділянки – до 5 га. Головна перевага транспортерних картоплекопачів в порівнянні з вібраційними копалками – менше пошкодження викопаних бульб і вища продуктивність. Це стало можливим завдяки використанню в конструкції пристрою транспортерної стрічки.

Для якісного збору врожаю земля повинна бути просохла і досить пухка, щоб ніж і транспортер не забивалися. Бур'яни (особливо їх коріння) і зелена гичка можуть перешкоджати нормальному функціонуванню обладнання, тому ділянку краще заздалегідь очистити.

Транспортерний картоплекопач складається з:

• посиленої рами, виготовленої зі сталевої профільної труби 40 × 40 мм і 40 × 20 мм;
• бортів, виконаних з металевого листа товщиною 3 мм;
• активного ножа шириною 455 мм, який може заглиблюватися на 15 см;
• транспортера, який складається з міцних сталевих прутів діаметром 7 мм;
• приводного механізму ножа і транспортера;
• натяжного ролика;
• коліс;
• причіпного вузла.

Базовий комплект поставки:

• Додатковий шків діаметром 140 мм на зчеплення мототрактора.
• Шків діаметром 270 мм на картоплекопалку.
• Зчіпний вузол для мототрактора з гідравлікою.
• Натягувач -компенсатор.

Використовується ремінна передача від ведучого шківа мототрактора до веденого шківа картоплекопачів. Транспортер приводиться в рух від редуктора через ланцюгову передачу. Ніж активізується від шатуна з ексцентриком, які теж з'єднані з механізмом редуктора.

Під час збирання картоплі ніж підрізає ґрунт з картоплею і подає його на стрічку. Рухаючись по транспортерній стрічці, бульби відокремлюються від землі і викидаються на поверхню.

Транспортерний картоплекопач КК11 – продуктивне навісне обладнання для збирання врожаю коренеплодів на малих і великих земельних ділянках.

Технічні характеристики

• Ширина захоплення 455 мм
• Версія мототрактора Кіт набір №1
• Тип транспортерна
• Клас трактора мототрактор
• Кількість рядів 1
• Привід пасовий
• Ширина міжрядь 600-700 мм
• Глибина копання 150 мм
• Вага 67,6 кг
